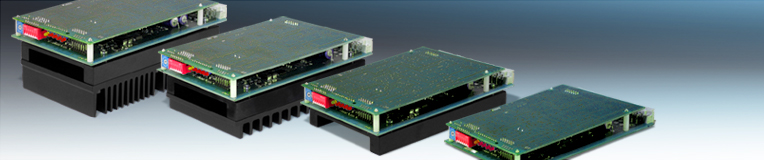

Bipolare Endstufen mit Strom-Choppertechnik
zur Ansteuerung von 2-Phasen-Schrittmotoren |
|
| |
|
Europakartenformat 100x160mm mit VG-Leiste (DIN 41612
Typ D) |
|
zum Einbau in Standard 19 Zoll 3 HE Gehäuse |
|
|
|
1 A bis 14,5 A Phasenströme und 24 VDC bis 240
VDC Versorgungsspannung |
|
|
|
Reihe SE .. V31/V33 mit Standard-Schrittwinkeln |
|
– einstellbar auf 400,500,800 und 1000 Schritte
pro Umdrehung
(200 Schritt-Version ist ebenfalls lieferbar) |
|
|
|
Mikroschritt-Reihe SE P05...V2 –
einstellbar bis zu 12800 Schritten pro Umdrehung |
|
für optimalen, vibrationsfreien Motorrundlauf |
|
|
|
Einfach über Lötbrücken einstellbare
Grundfunktionen Schrittwinkel, |
|
Aktivierung Stromabsenkung und Signalpegel |
|
|
|
|
Eingangssignale für alle Versionen: Takt, Drehrichtung,
Entregen, Boost, |
|
|
Reset und externe Schrittwinkelumschaltung |
|
|
|
|
|
Ausgangssignal: Bereitschafts- bzw. Fehlersignal |
|
|
|
|
|
LED-Anzeigen zur einfachen und schnellen Funktionskontrolle
|
|
|
|
|
|
elektronischer Schutz gegen Kurzschluß (Motorphasen),
Übertemperatur (Endstufe) |
|
|
und Unterspannung |
|
|
|
|
|
Abwärtskompatibel zu älteren Endstufen |
|
|
|
|
|
Version SE ... E50 mit Drehgebereingang zur
Motorlastwinkelüberwachung |
|
|
(bei Abriß des Motorlaufs bei mechanischer Überlast
bzw. Überschreiten
des max. möglichen Lastwinkels wird ein Fehlersignal generiert |
|
|
|
|
|
Zusammen mit unserem ELK/ELR-Gehäuse-System
|
|
|
als netzanschlußfertige Ein- oder Mehrachsensteuerung
lieferbar |
|
|
Maximale Leistung in kleinster Bauform |
|
|
|
Kompaktes Metallgehäuse auch für kleine Schaltschränke |
|
– als Hutschienen- oder Wandmontageversion lieferbar |
|
|
|
Extrem verlustarme Endstufe durch neueste FET-Technologie |
|
|
|
keine Fremdbelüftung erforderlich |
|
|
|
Kostengünstiges System durch direkten
Netzanschluß ohne Transformator |
|
– 325VDC Motorspannung |
|
|
|
Optimal mit STÖGRA-Motorserien SM 87,
SM 88 und SM 107 |
|
|
|
(jeweils mit neuen für 325VDC-Betrieb geeigneten
Wicklungen) |
|
|
|
2A bei 325VDC am Motor entspricht leistungsmäßig
|
|
|
|
einer konventionellen Motor-/Verstärker-Kombination von 8A /80VDC, |
|
4A bei 325VDC entspricht konventionell 12A/110VDC,
|
|
|
|
und 6A bei 325VDC entspricht konventionell 12A/160VDC |
|
|
|
über DIP-Schalter
sind verschiedene Schrittwinkel von 200 bis 12800 Schritte pro Umdrehung
einstellbar |
|
– Mikroschritt für optimalen Motorrundlauf |
|
|
|
Phasenströme über Schalter einstellbar
von 0 bis 4A / Phase |
|
|
|
– als Version WSE 06.230VAC V01 von 0 bis 6A /
Phase |
|
|
|
Einfacher Anschluß über
frontseitige Schraubklemmen und Federdruckklemmen |
|
für alle Leitungen und Signale |
|
|
|
|
Elektronischer Schutz gegen Kurzschluß
(Motorphasen), Übertemperatur (Leistungselektronik) |
|
|
und Unterspannung |
|
|
|
|
|
Ausgang Bereitschaftssignal über Relais |
|
|
|
|
|
Alle Eingangssignale (Takt, Drehrichtung, Reset, Überregen,
Entregen, Schrittwinkelumschaltung) |
|
|
optoentkoppelt |
|
|
Mikroschritt-Endstufe mit
bipolarer Chopper-Ansteuerung von 2-Phasen-Schrittmotoren |
|
|
|
Maximale Leistung in kleinster Bauform |
|
|
|
Kompaktes Metallgehäuse paßt auch in kleine
Schaltschränke |
|
|
|
Als Hutschienen- oder Wandmontageversion
lieferbar |
|
|
|
Extrem verlustarme Endstufe durch neueste FET-Technologie |
|
|
|
Keine Fremdbelüftung erforderlich |
|
|
|
Weiter Eingangsspannungsbereich von 20 bis 80 VDC |
|
|
|
Phasenströme einstellbar über 16-stufigen
Drehcodierschalter von 0,5 bis 8A/Phase |
|
|
|
Optimal mit STÖGRA-Motorserien SM 56,
SM 87, SM 88 und SM 107 |
|
|
|
Über DIP-Schalter einstellbar
sind 16 verschiedene Schrittwinkel von 200 bis 12800 Schritte pro Umdrehung
|
|
– Mikroschritt für optimalen,
weichen Motorrundlauf |
|
|
|
Über einen externen Eingang kann zwischen 2
verschiedenen Schrittwinkeln |
|
während dem Motorlauf umgeschaltet
werden |
|
|
|
Einfacher Anschluß über
frontseitige Schraubklemmen und Federdruckklemmen |
|
für alle Leitungen und Signale |
|
|
|
Elektronischer Schutz gegen Kurzschluß
(Motorphasen), Übertemperatur (Leistungselektronik) |
|
und Unterspannung |
|
|
|
Ausgang Bereitschaftssignal über Relais |
|
|
|
|
Eingangssignale (Takt, Drehrichtung, Reset, Überregen,
Entregen, Schrittwinkelumschaltung) |
|
|
optional optoentkoppelt |
|
|
|
|
|
Einstellbare Eingangssignalpegel: Low-aktiv,
High-aktiv TTL (5V), High-aktiv SPS (24V), |
|
|
und RS422 (nur Takt und Drehrichtung) |
| |
Folgenden Netzteilvarianten sind möglich:
|
|
|
|
350 VA oder 500 VA |
|
|
|
Ausgangsspannungen: 24 VDC, 60 VDC, 85 VDC und 120 VDC |
|
| |
Alle Netzeile beinhalten eine zusätzliche
zweite 24VDC-Hilfsspannung (max. 2A) |
|
| |
Pro Steckplatz gibt es einen eigenen Lüftersteckplatz.
Lüfterkarten können mitbestellt werden oder
nachträglich einfach durch Einstecken im ELK/ELR-Rack nachgerüstet
werden.
Bei Mikroschrittkarten
ist ab ca. 6A eingestelltem Phasenstrom eine Belüftung der Endstufen notwendig,
bei der Serie
SE...V31/V33 ab ca. 8A – bei eingestellter Ruhestromabsenkung und
entsprechenden
Motorstillstandszeiten können auch höhere Phasenströme ohne
Lüfter eingestellt werden. |
|
| |
ELK-Systme sind auch lieferbar für schmale SE-Einheiten
(SE 400.02.24 V31/V33 bzw. SE P05.02.24 V2
oder SE 400.01.85 V31/V33 bzw. SE P05.01.85 V2). Standardmäßig
sind Gehäuse mit Netzteil und max.
5 SE-Einheiten oder Gehäuse ohne Netzteil und max. 8 SE-Einheiten (als Sonderversionen mit bis zu
12 SE-Einheiten) möglich. |
| |
STÖGRA Netzteile haben folgende Eigenschaften: |
|
|
|
offene Netzteile auf einer Aluminiumplatte montiert |
|
| |
|
mögliche Ausgangsspannungen: 24 VDC, 36 VDC, 60 VDC, 85 VDC und 120 VDC |
|
| |
|
mit Transformator, Gleichrichter, Elkos, Einschaltstrombegrenzung, Sicherungen,
EMV-Netztfilter |
|
| |
|
Eingang 230 VAC / 50-60Hz – alternativ lieferbar sind 115VAC / 50-60Hz
|
|
| |
|
Alle Anschlüsse über Schraubklemmen |
|
|
Lieferbar sind Ausführungen mit einer Nennleistung von 350VA,
500VA und 1000VA. |
