| 2-PHASEN-HYBRID-SCHRITTMOTOREN |

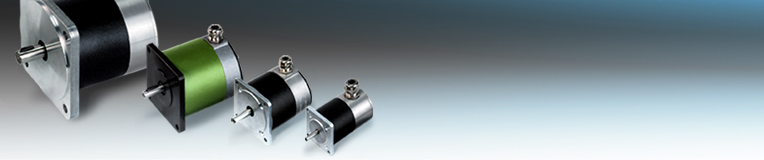

| Sämtliche STÖGRA Standardmotoren sind 2-Phasen 1,8°
Hybrid Schrittmotoren. Aus einer Vielzahl von Schrittmotoren unterschiedlicher Bau- und Leistungsgrößen kann der Kunde den für seine Anwendung optimalen Schrittmotor auswählen. |
| STANDARD AUSFÜHRUNG |
 |
|
1,8° Schrittwinkel (bei Vollschritt) | ||
|
Klemmkasten (IP55) oder Litzenanschluß (IP41) | |||
|
Metrisch oder Zoll Abmaße | |||
|
Isolierstoffklasse F | |||
|
Hochspannungsgeprüft nach VDE0530 | |||
|
CE-Konform |
 |
Serie SM 56 Motordurchmesser 56,5mm Haltemoment 0,4 Nm bis 1,2 Nm |
|
 |
Serie SM 87 / SM 88 Motordurchmesser 86mm Haltemoment 1,2 Nm bis 4,8 Nm (SM 87) Haltemoment 2,0 Nm bis 8,0 Nm (SM 88) |
|
 |
Serie SM 107 Motordurchmesser 108mm Haltemoment 4 Nm bis 16 Nm |
|
 |
Serie SM 168 Motordurchmesser 168mm Haltemoment 19 Nm bis 38 Nm |
Download –
Schrittmotor Gesamtkatalog |
| GETRIEBE, ENCODER UND BREMSEN FÜR STÖGRA-SCHRITTMOTOREN |
|
|
Download –
Schrittmotor Gesamtkatalog |
| STÖGRA-SCHRITTMOTOREN – ANSCHLÜSSE ÜBER STECKER |
| Schrittmotoren mit Stecker nach Mil-C-5015 Reihe SM ... Z257 | |
| STÖGRA Schrittmotoren der Serien SM 56, SM 87, SM 88
und SM 107 sind mit den in der Industrie oft verwendeten Steckern nach Norm Mil-C-5015 lieferbar (Option Z257) Steckertyp für Motoranschlüsse: MS3102R14s-5P |
 |
 |
 |
||
| SM 87.2.18M6 Z257 |
SM 87.2.18M6 Z257 |
Stecker MS3102R14s-5P |
| Schrittmotoren Serie SM 56 mit 9-pol. D-Sub-Stecker | ||
| Die Motorserie SM 56 ist optional mit D-Sub-Anschlüssen
lieferbar. Folgende Versionen gibt es: |
||
|
Stecker gerade nach hinten (am Rückdeckel) Option Z154 | |
|
Stecker gerade seitlich Option Z159 | |
|
Stecker abgewinkelt seitlich Option Z182 | |
| Die Motoren sind optional mit Drehgeber und Bremse lieferbar,
wobei Drehgeber und Bremse jeweils einen eigenen D-Sub-Anschluß besitzen |
||
 |
 |
 |
||
| SM 56...Z154 mit D-Sub-Stecker |
SM 56...E50 Z159 mit D-Sub-Stecker |
SM 56...E50 Z182 mit D-Sub-Stecker |
| Schrittmotoren mit Anschlüssen über Rundsteckverbinder Serie SM ...X und SM ...Y | ||
| STÖGRA Motoren SM 56, SM 87, SM 88 and SM 107
sind optional mit Anschlüssen über robuste Industrie-Rundsteckverbinder M23 erhältlich Es gibt standardmäßig zwei Versionen mit am Motor montierten Steckern:. |
||
|
abgewinkelte Stecker: SM ...X... | |
| (nur der Stecker für die Bremse ist immer gerade, und der Gegenstecker hierzu abwinkelt) | ||
|
gerade Stecker: SM ...Y... | |
| Die Gegenstecker gibt es ebenfalls entweder gerade oder abgewinkelt. |
||
| Die Standard-Optionen »Drehgeber« und »Bremse«
sind bei beiden Steckerversionen lieferbar. |
||
 |
 |
 |
 |
||
| SM 56.3.18JX4,6B E50 mit abgewinkelten Rundsteckern Serie SM ...X... |
SM 56.3.18JY4,6 E50 mit geradem Rundstecker Serie SM ...Y... |
SM 87.2.18MX6 mit abgewinkeltem Rundstecker Serie SM ...X... |
SM 87.2.18MY6 mit geradem Rundstecker Serie SM ...Y... |
|
Download
– Schrittmotor Einzeldatenblätter |
| STÖGRA-SCHRITTMOTOREN – SONDERVERSIONEN |
| Schrittmotoren für erweiterten Betriebstemperaturbereich – Option Z80 und Z240 | ||
| Bei allen STÖGRA-Standardmotoren ist der spezifizierte Betriebstemperaturbereich -30 Grad C bis 80 Grad C dauerhaft (kurzfristig 100 Grad C). Diese max. erlaubte Temperatur darf an der Motoroberfläche (gemessen am Statorrohr – hinterer Bereich vor Klemmkasten) nicht überschritten werden. Welche Motortemperatur im Betrieb erreicht wird, hängt von diversen Faktoren ab: z.B. Motorbestromung, Drehzahl, Umgebungstemperatur, Einschaltdauer, Belüftung, Wärmeabgabe an andere Körper, ... Für extreme Anwendungen bietet STÖGRA Motoren mit erweitertem Betriebstemperaturbereich an: Typ Temperaturbereich Z240 -30 Grad C bis 100 Grad C (kurzfristig bis 120 Grad C) Z80 -30 Grad C bis 120 Grad C (kurzfristig bis 130 Grad C) Bestellbeispiele: SM 87.2.18M6 Z240, SM 88.1.18M4 Z80 STÖGRA bietet auch weitere Varianten an, z.B. für Tieftemperaturanwendungen bis -50 Grad C. Bitte fragen Sie hierzu bei uns an. |
| Wellenanpassung für STÖGRA Schrittmotoren Serien SM 87 und SM 88 – Option Z8 und Z200 | ||
| Die Serie SM 87 hat in der »M«-Version (metrische
Abmasse) standardmäßig einen Wellendurchmesser von 10mm (Maß D2 in der Abmaßzeichnung Schrittmotorkatalog Seite 5). Die Serie SM 88 hat standardmäßig den Wellendurchmesser 12mm. Optional sind die Motoren SM 87 und SM 88 mit folgendem Wellendurchmesser (Maß D2) erhältich: SM 87 mit 12mm: Bestellbezeichnung SM 87... M...Z8 (z.B. SM 87.2.18M4,6 Z8) SM 88 mit 10mm: Bestellbezeichnung SM 87... M...Z200 (z.B. SM 88.2.18M8 Z200) Auch andere kundenspezifische Wellenanpassungen sind möglich. |
||
| Metallabschlußdeckel für STÖGRA Schrittmotoren Serien SM 87 und SM 88 – Option Z48 | |
| Standardmäßig werden die Serien SM 87 und SM 88
mit einem Abschlußdeckel aus Kunststoff geliefert. Optional können diese Serien jedoch mit einem Metallabschlußdeckel (Aluminium) geliefert werden (Option Z48). Dieser Metalldeckel kann z.B. für den kundenseitigen Anbau von externen Drehgebern bei Motoren mit zweitem Wellenende verwendet werden. Bestellbeispiel: SM 87.3.18M3,5W Z48 |
| Vakuumkompatible Motoren Serien SM ... V und SM ... V Z138 | |
| Für Vakuum- und Reinraumanwendungen bieten wir unsere vakuumkompatiblen
Reihen SM ...V und SM ...V Z138 an. Spezifikationen: |
| • Vakuum bis 10 -6 Torr | ||
| • blanke Statoroberfläche | ||
| • vakuumkompatibles Sonderkugellagerfett | ||
| • bei Litzenversionen mit Teflonlitzen | ||
| • Metallabschlußdeckel | ||
| • Motoren sind nicht ausgegast! | ||
| Bestellbeispiel: SM 87.3.18M6V Bei der Option »Z138« wird die Motoroberfläche zusätzlich galvanisch vernickelt (Rostschutz für den blanken Stator). Bestellbeispiel: SM 87.3.18M6V Z138 Diese Optionen sind erhätlich für alle STÖGRA-Motorreihen. |
| IP68 Motor– Z9 und Z177 | |
| Alle Serien der STÖGRA Motoren sind optional in der
Schutzart IP68 lieferbar. Die Motoren werden unter Wasser mit einem Druck von 1 Bar getestet (dies entspricht einem Betrieb in 10m Wassertiefe). Typische Einsatzgebiete für IP68 Motoren sind außer Unterwasser z.B. auch Anlagen im Außenbereich oder in der Lebensmittelindustrie, bei denen die Motoren mit Wasser abgespritzt werden. Die Motoren beinhalten spezielle Dichtungen und Sonderteile (z.B. Sonderflansche). Die Optionen »Bremse« und »Drehgeber« sind bei den IP68 Motoren möglich. IP68 Motoren müssen mit der Erweiterung »Z9« in der Typenbezeichnung bestellt werden. Bestellbeispiel: SM 87.2.18M6 E50 Z9 Generell empfehlen wir IP68 Motoren mit zusätzlicher Sonderlackierung als Rostschutz zu bestellen (siehe auch unten Z119 und Z177). Bestellbezeichung für »Z9« und lackiert: Z177 Bestellbeispiel: SM 87.2.18M6 E50 Z177 |
| Motoren mit Speziallackierung als Rostschutz Z119 / Z177 | |
| Sämtliche STÖGRA Motoren sind optional mit Sonderlackierung
lieferbar. Die komplette Motoroberfläche wird dabei zweimal grundiert und zusätzlich mit einer Speziallackierung versehen. Dies gewährleistet einen äußerst widerstandsfähigen Schutz der gesamten Motoroberfläche gegen Korrosion. Typischerweise werden Motoren in IP68 (siehe oben Z9) oder Motoren in IP55 (Standard-Klemmkastenausführung) für den Lebensmittelbereich in lackierter Ausführung bestellt. Lackierte Motoren in IP55 (Standard-Klemmkasten) müssen mit dem Zusatz »Z119« bestellt werden. Bestellbeispiel: SM 87.2.18M6 E50 Z119 Lackierte Motoren in IP68 Ausführung (siehe oben »Z9«) müssen mit dem Zusatz »Z177« bestellt werden. Bestellbeispiel: SM 87.2.18M6 E50 Z177 Motoren in seewasserfester Ausführung sind als weitere Sonderversion lieferbar (bitte fragen Sie hierzu bei uns an). |
 |
 |
 |
||
| SM 87.2.18M6V Z138 vakuumkompatibel und geschützt gegen Korrosion |
SM 87.2.18M6 Z9 IP68 |
SM 87.2.18M6 Z119 mit Sonderlackierung als Korrosionsschutz |
|
Download –
SchrittmotorEinzeldatenblätter |
| OPTIONEN FÜR STÖGRA-SCHRITTMOTOREN |
|
zweites Wellenende | |
|
Schutzart IP68 | |
|
Vakuum Ausführung | |
|
mit Wellen-Paßfeder | |
|
kundenspezifische Sonderausführungen (z.B. Anpassung Wellenlänge) | |
|
Planetengetriebe mit Übersetzungen von 3:1 bis 512:1 | |
|
Drehgeber mit 2 x 50 , 2 x 200 und 2 x 500 Impulsen pro Umdrehung | |
|
Permanent-Magnet-Bremse als Stromausfallbremse (z.B. für Z-Achsen) |
 |
 |
 |
 |
||
| Schrittmotor mit Getriebe |
Schrittmotor mit Bremse und Drehgeber |
Schrittmotor mit zweitem Wellenende |
Schrittmotor mit Litzenausfürung Getriebe |
|
Download –
Schrittmotor Gesamtkatalog |
| HOHLWELLENMOTOR SERIE SMH88 UND SMH107 |
|
mit durchgängiger Hohlwelle | |
|
Litzen- oder Klemmkastenausführung | |
|
Motordurchmesser 86mm (SMH88) und 108mm (SMH107) | |
|
Haltemoment 2,0Nm bis 8,0Nm (SMH88) und 4,0Nm bis 16Nm (SMH107) |
 |
|
Download –
Einzeldatenblätter Hohlwellenmotor |
